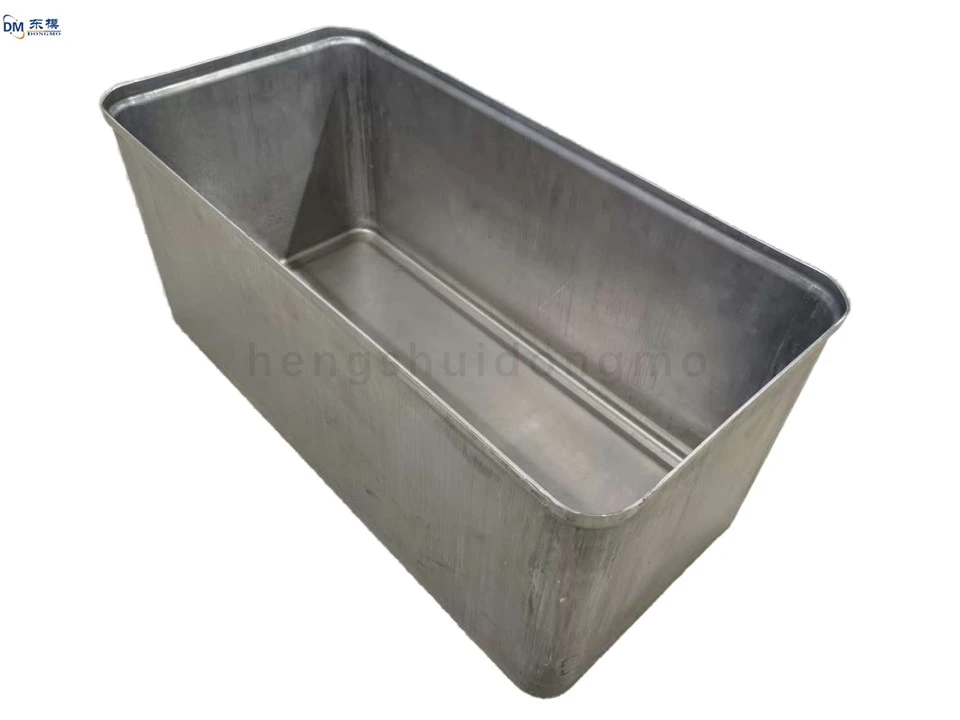

Boîte de désinfection médicale, plaque en aluminium, matrice d'emboutissage profond, matrice d'estampage en métal

I. Propriétés des matériaux et prétraitement : poser les bases de la performance
La sélection de matériaux en alliage présentant de bonnes capacités de déformation plastique est la première étape vers le succès. En prenant comme exemple la tôle d'aluminium 3003, sa teneur en manganèse (1,0 %-1,5 %) améliore non seulement la résistance à la traction (environ 95-145 MPa), mais maintient également une ductilité élevée, ce qui la rend très adaptée à l'estampage. Pour les applications spéciales, telles que les environnements à haute-température, des alliages à haute température-à base de nickel-comme l'Incoloy 901 peuvent être utilisés. Même lorsqu'il est laminé à froid jusqu'à une épaisseur de 0,5 mm, il peut toujours atteindre une résistance et une résistance au fluage extrêmement élevées grâce à un traitement de vieillissement ultérieur. Le prétraitement des matériaux est également crucial : garantir que la surface de la matière première est lisse et sans défaut, et que l'épaisseur est uniforme, ce qui peut éviter les fissures ou les fractures causées par une concentration de contraintes localisée.

II. Conception de matrices de précision et optimisation des processus : façonner la structure idéale
La matrice est l'âme de l'estampage. Pour les matériaux aussi fins que 0,5 mm, des matrices composites ou progressives usinées CNC de haute-précision-sont nécessaires, en mettant l'accent sur l'optimisation des facteurs suivants :

1. Contrôle du jeu : le réglage correct du jeu sur un côté-entre le poinçon et la matrice (généralement 8 % à 12 % de l'épaisseur du matériau) réduit la friction et l'usure tout en améliorant l'écrouissage grâce à l'effet d'extrusion.

2. Transition des coins arrondis : le remplacement des arêtes vives par des transitions arrondies (R supérieur ou égal à 0,3 mm) réduit le risque de concentration de contraintes.

3. Formage en plusieurs-étapes : l'utilisation d'un processus combiné de "pré-flexion → étirement → mise en forme" libère progressivement la force de récupération élastique, empêchant un retour élastique excessif d'affecter la précision dimensionnelle.

III. Application synergique des technologies d'estampage avancées La technologie d'estampage moderne a dépassé les limites traditionnelles et l'application combinée de plusieurs processus est devenue la clé de l'amélioration des performances :

- Technologie d'amincissement et d'emboutissage profond : en combinant un amincissement localisé avec un renforcement, différentes zones de la pièce présentent une distribution graduelle des propriétés mécaniques. Ce procédé est particulièrement adapté à la fabrication de composants de précision nécessitant à la fois des zones d'appui rigides et des zones de déformation flexibles ;

- Système de contrôle de température intelligent : surveille le champ de température de la tôle en temps réel pendant le formage et chauffe localement les zones facilement fracturées (par exemple, chauffage assisté par laser-), en utilisant la superplasticité du métal à l'état chauffé pour obtenir un formage précis de formes complexes ;

-Estampage assisté par vibration à haute-fréquence- : en appliquant des vibrations mécaniques à une fréquence spécifique, les conditions de lubrification sont améliorées et la réorganisation des dislocations est favorisée, augmentant considérablement la limite de formation du matériau.

IV. Renforcement du post-traitement : libérer le potentiel matériel
Les traitements auxiliaires après-emboutissage peuvent améliorer encore davantage les performances des composants :

1. Recuit de soulagement des contraintes : élimine les contraintes résiduelles de traitement et stabilise la microstructure ;

2. Grenaillage de surface : introduit une couche de contrainte de compression sur la surface métallique, inhibant efficacement l'initiation et la propagation des fissures ;

3. Traitement d'oxydation par micro-arc : pour les alliages d'aluminium, un revêtement céramique dense peut être formé sur la surface, permettant une double amélioration de la résistance à l'usure et de la résistance à la corrosion.
