Matrices d'étirage et d'estampage pour bassins/éviers multi-en acier inoxydable

I. Composants structurels de base des matrices d'emboutissage des métaux
Une matrice d'emboutissage de métal se compose d'une structure centrale comprenant une base de matrice, un poinçon, une matrice, un mécanisme de guidage et des composants tampons élastiques. Chaque unité remplit indépendamment une fonction spécifique, travaillant ensemble pour réaliser des opérations d'estampage continues.

1. Base de matrice
La base de matrice est la base porteuse globale-de la matrice, utilisée pour intégrer et fixer tous les composants de la matrice, supportant directement la charge d'impact et la pression de formation de l'équipement d'emboutissage. La base de la matrice est constituée d'acier de construction à haute résistance, possédant une rigidité élevée, une stabilité structurelle élevée et une résistance à la déformation. Il peut efficacement éviter la déformation structurelle dans des conditions de charges lourdes, garantissant les tolérances dimensionnelles des pièces et la sécurité opérationnelle globale.

2. Coup de poing

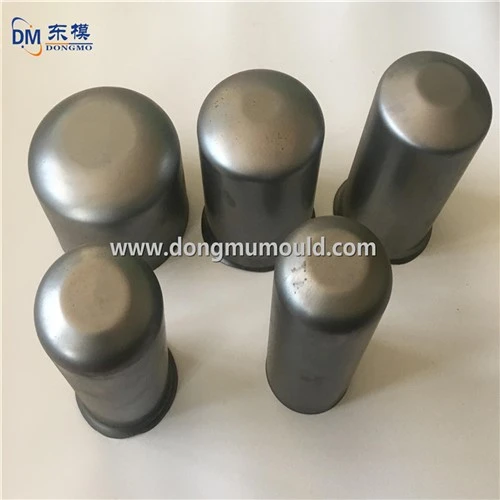

Le poinçon est l'élément formant noyau qui agit directement sur la tôle, provoquant une déformation plastique par pression mécanique. Combinant les exigences de différents processus d'emboutissage tels que le cisaillement, le pliage, l'étirement et le bridage, le poinçon adopte une conception structurelle personnalisée. Sa précision d'usinage, sa qualité de surface et ses propriétés matérielles déterminent directement la précision dimensionnelle et la qualité d'apparence des pièces embouties.

3. Matrice : La matrice et le poinçon forment une structure d'accouplement appariée, utilisée pour contraindre la zone de formage de la tôle et limiter la plage de déformation du matériau. La matrice peut contrecarrer la contrainte de retour élastique après le formage de la tôle et contrôler la précision du formage. Les conditions d'impact et de frottement alternatifs à long-terme nécessitent que la matrice ait une dureté élevée, une résistance à l'usure et à la fatigue élevées pour réduire l'usure des composants et maintenir la stabilité de la production de masse à long-terme.

4. Mécanisme de guidage : Le mécanisme de guidage, avec des piliers de guidage et des manchons de guidage comme composants principaux, est utilisé pour contraindre la trajectoire de mouvement du poinçon et de la matrice, garantissant ainsi la coaxialité et la répétabilité des matrices supérieure et inférieure pendant la fermeture du moule. Cette structure peut éliminer les écarts de fermeture du moule, réduire l'usure anormale des composants de la matrice, réduire le taux de rebut d'emboutissage et stabiliser les opérations de production continues à grande vitesse-.

5. Composant tampon élastique : Le tampon élastique et le composant ressort sont des structures auxiliaires clés de la matrice, absorbant principalement les charges d'impact instantanées pendant le processus d'estampage, affaiblissant les vibrations mécaniques et réduisant l'usure de rigidité de la matrice et de l'équipement d'estampage. Dans le même temps, ce composant peut permettre une réinitialisation rapide des composants de formage, assurant ainsi un fonctionnement cyclique continu du processus d'emboutissage et améliorant l'efficacité globale de la production.
