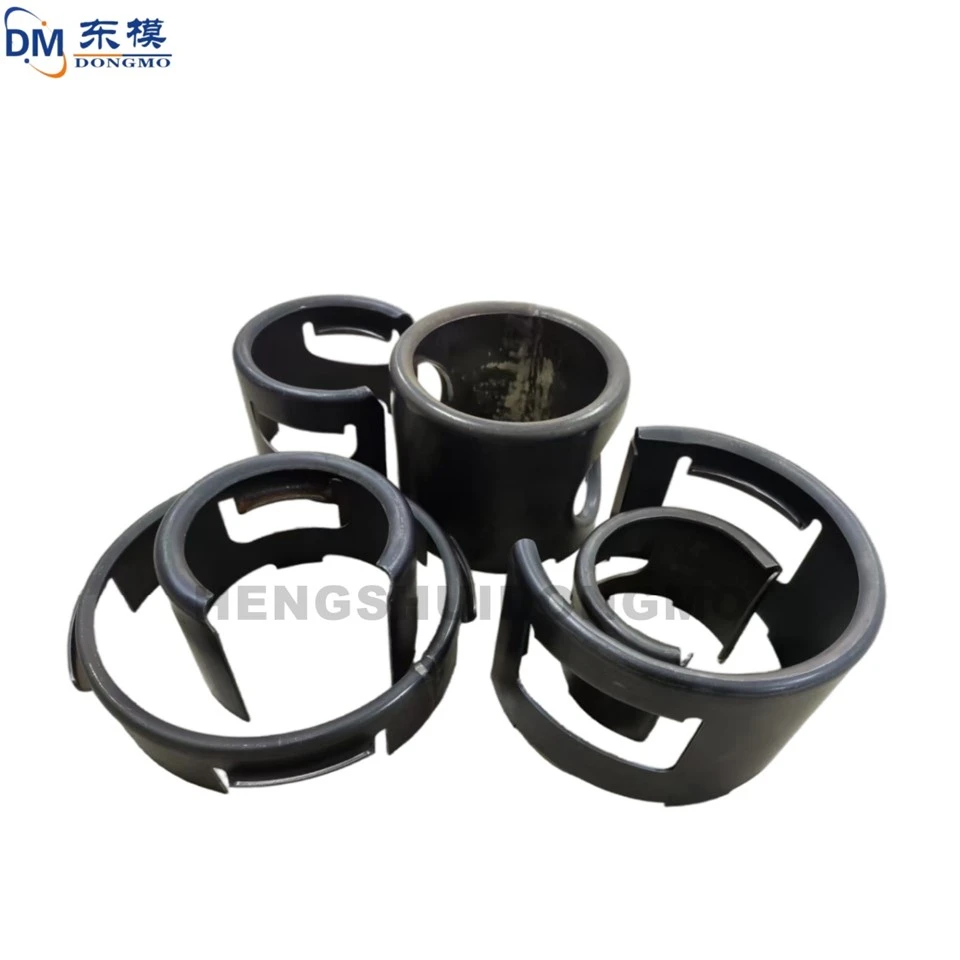

Matrice d'estampage en métal pour cylindre de GPL, moulage d'estampage en une seule pièce

I. Modes courants de défaillance du moule

(I) Défaillance d'usure

1. Manifestations : Pendant le fonctionnement, les moules subissent progressivement une usure due au mouvement relatif des ébauches, des pièces ou d'autres objets. Cette usure peut se manifester par des rayures, des abrasions ou une usure abrasive. Par exemple, dans les matrices d'emboutissage, des frottements fréquents entre le poinçon et la matrice entraînent une usure des bords, affectant la précision dimensionnelle et la qualité de surface des pièces embouties.

2. Facteurs d'influence

Dureté du matériau : la dureté du matériau du moule affecte directement sa résistance à l'usure. Les matériaux de dureté inférieure s’usent plus facilement lors du frottement.

Rugosité de surface : plus la rugosité de la surface est grande, plus le coefficient de frottement est élevé et plus l'usure est importante.

Conditions de lubrification : Une bonne lubrification peut réduire efficacement la friction et diminuer l’usure. Le manque de lubrification ou une mauvaise sélection de lubrifiant accélérera l’usure du moule.

(II) Défaillance de déformation

1. Manifestations : Lors de leur utilisation, les moules sont soumis à des températures élevées, à des pressions élevées et à des charges mécaniques, provoquant des changements de forme et de taille, entraînant des dysfonctionnements. Les modes de déformation courants incluent la flexion, la torsion et la déformation. Par exemple, dans les moules à injection, lorsque du plastique fondu est injecté dans la cavité, une pression importante est générée. Si la résistance et la rigidité du moule sont insuffisantes, une déformation peut se produire, entraînant des problèmes tels que des bavures et des écarts dimensionnels dans le produit en plastique.

(II) Défaillance de déformation

1. Manifestations : Lors de leur utilisation, les moules sont soumis à des températures élevées, à des pressions élevées et à des charges mécaniques, provoquant des changements de forme et de taille, entraînant des dysfonctionnements. Les modes de déformation courants incluent la flexion, la torsion et la déformation. Par exemple, dans les moules à injection, lorsque du plastique fondu est injecté dans la cavité, une pression importante est générée. Si la résistance et la rigidité du moule sont insuffisantes, une déformation peut se produire, entraînant des problèmes tels que des bavures et des écarts dimensionnels dans le produit en plastique.

2. Facteurs d'influence
Conception de la structure du moule : Une conception structurelle déraisonnable peut provoquer une contrainte locale excessive sur le moule, entraînant une déformation. Par exemple, une épaisseur inégale des parois du moule et un mauvais placement des nervures de renforcement peuvent réduire la rigidité du moule.

Processus de traitement thermique : un traitement thermique inapproprié peut altérer la microstructure et les propriétés du matériau du moule, affectant ainsi sa résistance à la déformation. Par exemple, des températures de trempe trop élevées ou trop basses et un revenu insuffisant peuvent provoquer une déformation du moule pendant l'utilisation.

(III) Échec par fatigue

1. Manifestations
Lors de processus de chargement et de déchargement répétés, une concentration de contraintes se produit à l'intérieur du moule. Avec l'augmentation du nombre de cycles, des fissures peuvent apparaître aux points de concentration des contraintes et se propager progressivement, conduisant finalement à une fracture du moule. La rupture par fatigue se produit généralement dans les pièces soumises à des charges alternées, telles que les pièces actives des matrices d'étirement et des matrices de pliage.

2. Facteurs d'influence
Résistance des matériaux : La ténacité des matériaux est l’un des facteurs clés affectant la durée de vie en fatigue. Les matériaux ayant une faible ténacité sont plus sujets à la fissuration sous chargement cyclique.

Qualité de surface : Les défauts de surface (tels que rayures, microfissures, etc.) augmentent la concentration des contraintes et réduisent la résistance à la fatigue du moule.

(IV) Défaillance due à la corrosion

1. Manifestations : Dans l'environnement de travail, les moules peuvent être corrodés par des produits chimiques, entraînant une rouille et une corrosion de surface, ce qui affecte à son tour les performances et la durée de vie du moule. La rupture par corrosion se manifeste principalement par une corrosion par piqûres, une corrosion uniforme et une corrosion sous contrainte. Par exemple, les surfaces des moules sont sujettes à la corrosion dans des environnements humides ou au contact de liquides corrosifs.

2. Facteurs d'influence
Milieux environnementaux : Différents environnements de travail contiennent différentes substances chimiques, qui ont une corrosivité variable pour les moisissures. Par exemple, les moisissures sont plus sujettes à la corrosion dans des environnements contenant des acides, des alcalis et des sels.

Résistance à la corrosion du matériau : La composition chimique et la microstructure du matériau du moule déterminent sa résistance à la corrosion. Certains matériaux métalliques ont une bonne résistance à la corrosion, tandis que d’autres se corrodent facilement.
