I.Introduction

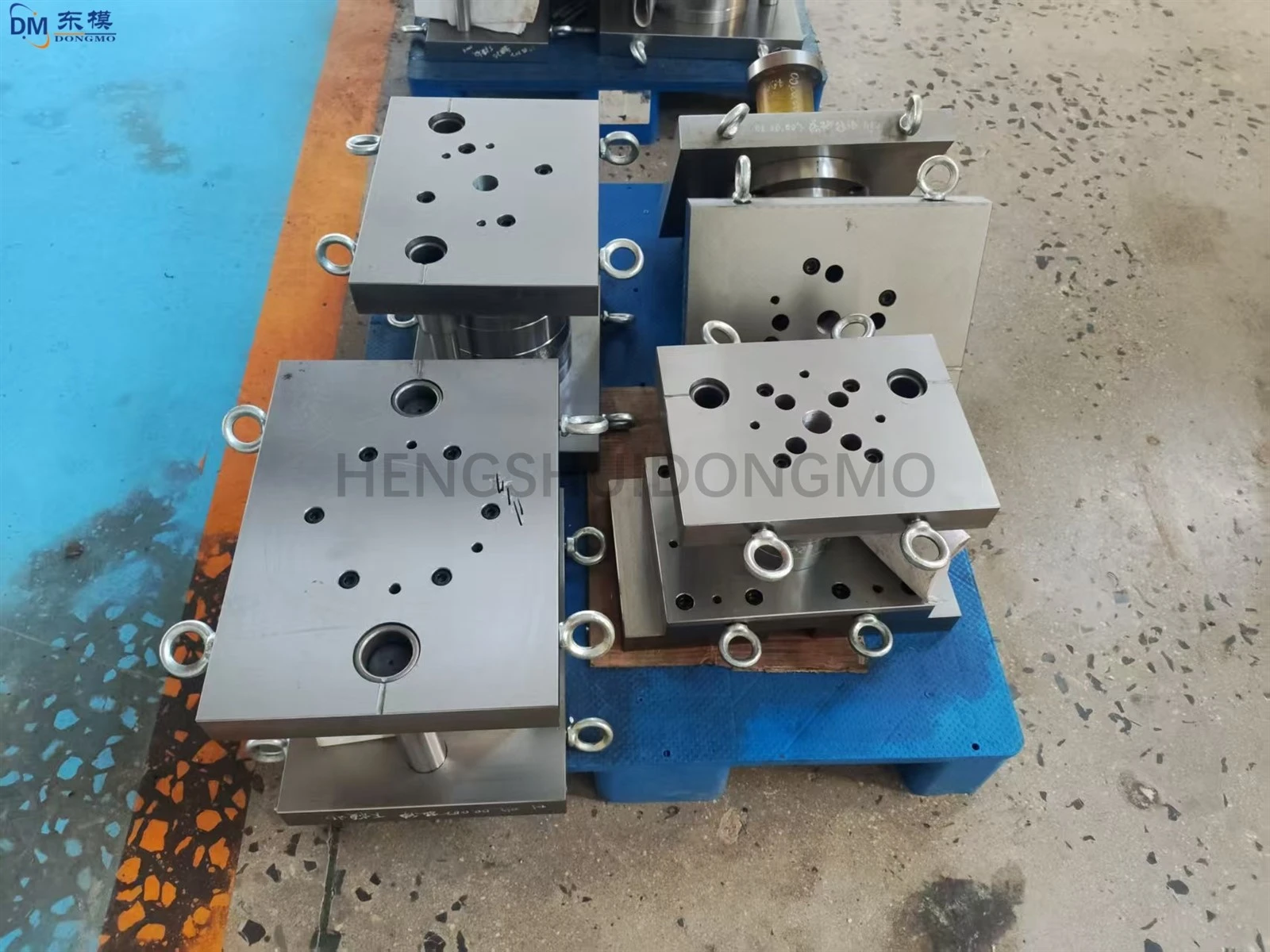

Les matrices d'emboutissage composites peuvent réaliser plusieurs processus tels que le découpage, le formage et le pliage en une seule opération d'emboutissage, réduisant ainsi le nombre de transferts de pièces, améliorant l'efficacité de la production et la cohérence du produit, et constituent l'équipement principal de la fabrication d'emboutissage moderne. La rationalité de la conception structurelle intégrée et la nature scientifique de la sélection différenciée des matériaux pour les domaines fonctionnels déterminent directement les performances et la fiabilité de la filière. Cet article, basé sur la production réelle, clarifie les points clés de l'intégration structurelle des matrices d'emboutissage composites et formule des schémas de sélection des matériaux pour chaque domaine fonctionnel, fournissant ainsi une référence pour les pratiques industrielles.

II. Conception structurelle intégrée de matrices d'emboutissage composites

1. Concept de conception intégré : intégration des processus de découpage, de formage et de pliage dans la même matrice, en adoptant une conception structurelle modulaire et standardisée, avec chaque unité fonctionnelle (module de découpage, module de formage, module de guidage) connectée via des interfaces standardisées pour garantir un fonctionnement coordonné, réduire les erreurs de connexion entre les processus et améliorer l'efficacité de la production.

2. Stratégie d'optimisation structurelle : l'analyse par éléments finis (FEA) est utilisée pour simuler les conditions de contrainte pendant le processus d'emboutissage, évaluer les propriétés mécaniques, optimiser les dimensions des principales pièces porteuses de contraintes, épaissir la base de la matrice et augmenter l'épaisseur des nervures de renforcement pour améliorer la rigidité et la résistance à l'usure de la matrice. La conception de la matrice intègre des canaux de dissipation thermique intégrés-d'un diamètre de 1,0 à 1,5 mm, répartis uniformément dans les zones de formage et de découpage, couplés à un système de lubrification automatique pour garantir que la température de la matrice est contrôlée entre 50 et 80 degrés pendant le fonctionnement, obtenant ainsi un équilibre global des performances.

III. Division des domaines fonctionnels et principes de sélection des matériaux

1. Division des zones fonctionnelles : en fonction des conditions de contrainte et d'usure pendant le processus d'estampage, la matrice est clairement divisée en quatre zones fonctionnelles. Chaque zone a des charges de travail et des environnements différents, ce qui entraîne des exigences matérielles très différentes : zone de découpage (responsable des opérations de découpage, avec des contraintes concentrées et une usure sévère), zone de formage (responsable des opérations de pliage et d'étirement, nécessitant des déformations répétées), zone de guidage (responsable du positionnement et du guidage, nécessitant une stabilité dimensionnelle) et zone de support (responsable de la capacité portante globale-de la matrice, nécessitant de la rigidité).

2. Principes différenciés de sélection des matériaux : la zone de découpage utilise de l'acier à outils hautement allié -D2 ou SKD11, qui est trempé sous vide et traité cryogéniquement pour atteindre une dureté de HRC58-62, garantissant une dureté et une résistance à l'usure élevées ; la zone de formage utilise de l'acier à matrice H13, avec une dureté contrôlée à HRC55-58 après traitement thermique, équilibrant la ténacité et la résistance à la fatigue pour éviter la casse pendant le formage ; la zone de guidage utilise de l'acier à roulement GCr15 avec traitement de nitruration pour améliorer la stabilité dimensionnelle et la résistance à l'usure ; la zone de support utilise de l'acier de construction au carbone 45#, qui est trempé et revenu pour garantir la rigidité tout en réduisant les coûts.
