Quelles sont les étapes générales pour installer la matrice de dessin sur la presse

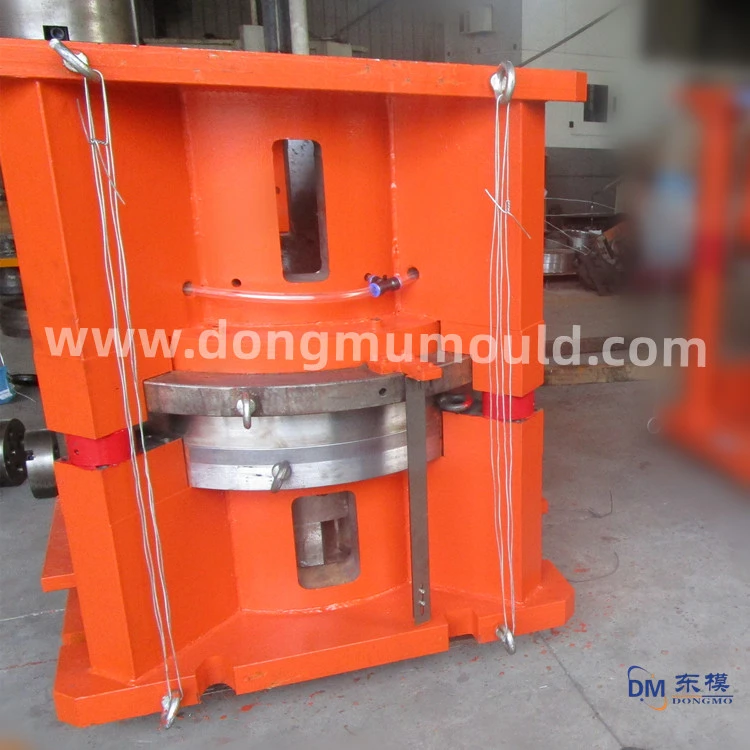

La composition de base de la matrice d'emboutissage profond est la matrice de poinçonnage et la matrice concave. Il existe deux types de matrices avec et sans TDC. À l'heure actuelle, les matrices d'emboutissage profond avec BTDC sont souvent utilisées. La difficulté d'installer une matrice d'emboutissage profond avec BTDC sur une presse à manivelle est qu'elle est sujette à un défaut étouffant. La presse à manivelle est entraînée par le servomoteur RELUCTANCE commuté de KEHUI, l'inversion de commande intelligente du moteur, aucun accident ennuyeux, facilite grandement l'installation et le réglage du moule.
Les étapes d'installation sont :
1. Assemblez les matrices supérieure et inférieure et placez-les sur l'établi de la presse.
2. Fixez la matrice supérieure sur le curseur de la presse ;
3, placez le matériau en feuille, la rotation lente du moteur, imprimez, confirmez que l'erreur d'écartement des matrices supérieure et inférieure est inférieure à la tolérance;
4. Une fois les moules supérieur et inférieur alignés, les moules inférieurs sont fixés.
5. Mettez le matériau en feuille, accélérez le moteur et testez les pièces d'emboutissage profond; 6. Vérifiez la taille des pièces de dessin et assurez-vous que la taille des pièces de dessin est qualifiée en ajustant la hauteur de l'installation de la matrice et assurez-vous que le vilebrequin n'est pas ennuyeux lorsqu'il passe le BDC et que l'installation du moule est complété.
