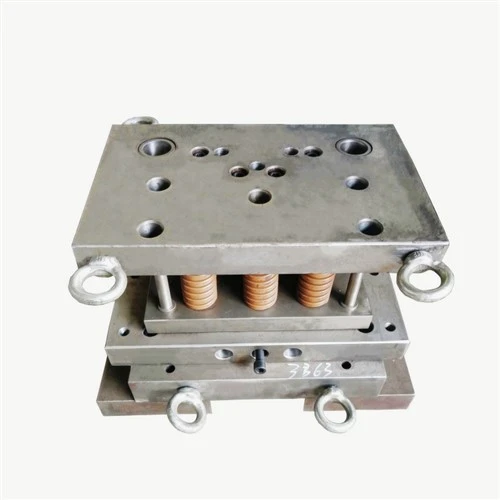

Matrices d'estampage personnalisées en aluminium et en acier et matrices de pièces en acier inoxydable

I. Importance de la conception des matrices à microstructure pour les pièces ultra-minces

Les pièces ultra-fines, d'une épaisseur de 0,01-0,1 mm, ont une faible ténacité, se déforment facilement et sont sujettes à la casse. Le processus d’emboutissage exige une précision et une stabilité extrêmement élevées de la part des matrices. Les matrices de microstructure doivent simultanément répondre aux exigences de résistance à l'usure et de rigidité, et les tolérances dimensionnelles des microstructures doivent être contrôlées à ± 0,5 μm près. Un contrôle précis des dimensions micro-géométriques lors de l'emboutissage est crucial pour éviter les plis, la casse et les erreurs dimensionnelles dans les pièces ultra fines, ce qui a un impact direct sur les performances du produit et l'efficacité de la production.

II. Concept de conception et technologies clés

1. Concept de conception raffiné : l'utilisation d'un logiciel de conception numérique 3D pour modéliser la microstructure de la matrice et l'analyse par éléments finis (FEA) pour simuler la répartition des contraintes du matériau pendant l'emboutissage, optimisent les dimensions de la microstructure et les paramètres d'emboutissage de la matrice. Cela réduit le risque de déformation du matériau et de concentration de contraintes, garantissant une durée de vie de la matrice supérieure ou égale à 500 000 cycles et un taux de qualification des pièces embouties supérieur ou égal à 99,5 %.

2. Sélection des matériaux et traitement de surface : le moule est fabriqué en acier pour moules à grains ultrafins et en acier rapide de métallurgie des poudres (tel que l'ASP 23), qui subit une trempe sous vide et un traitement cryogénique en profondeur pour atteindre une dureté de HRC62-65, garantissant la rigidité et la résistance à l'usure du moule. La surface est traitée avec une nitruration ionique ou un placage de titane TiN, avec une épaisseur de couche de nitruration de 0,1 à 0,2 mm et une épaisseur de couche de placage de titane de 0,005 à 0,01 mm, améliorant la résistance à l'usure et à la corrosion du moule et empêchant les rayures et le collage pendant l'estampage.

3. Application de la technologie de micro-usinage : des fraiseuses CNC à cinq-axes, des EDM de précision et des équipements de micro-usinage laser sont utilisés pour réaliser l'usinage de micro-structure du moule. La précision de l'usinage est contrôlée à ± 0,3 μm, garantissant la cohérence et l'intégrité des dimensions de la micro-structure et s'adaptant aux exigences de formation de la micro-structure des pièces ultra-minces.

4. Structure de matrice innovante : Grâce à une conception modulaire, le module de formation de microstructure, le module de guidage et le module de pressage sont séparés. La précision de positionnement de l'interface du module est inférieure ou égale à 0,003 mm, ce qui permet un remplacement rapide du module et une adaptabilité à la production de pièces ultra-fines de différentes spécifications, améliorant ainsi la flexibilité de la production. La matrice est équipée de capteurs de vibrations et de température, connectés à un système de surveillance intelligent, pour collecter les données du processus d'emboutissage en temps réel, permettant des alarmes automatiques en cas de situations anormales et des ajustements de paramètres en temps réel-, améliorant ainsi le niveau d'automatisation et d'intelligence de la production.
