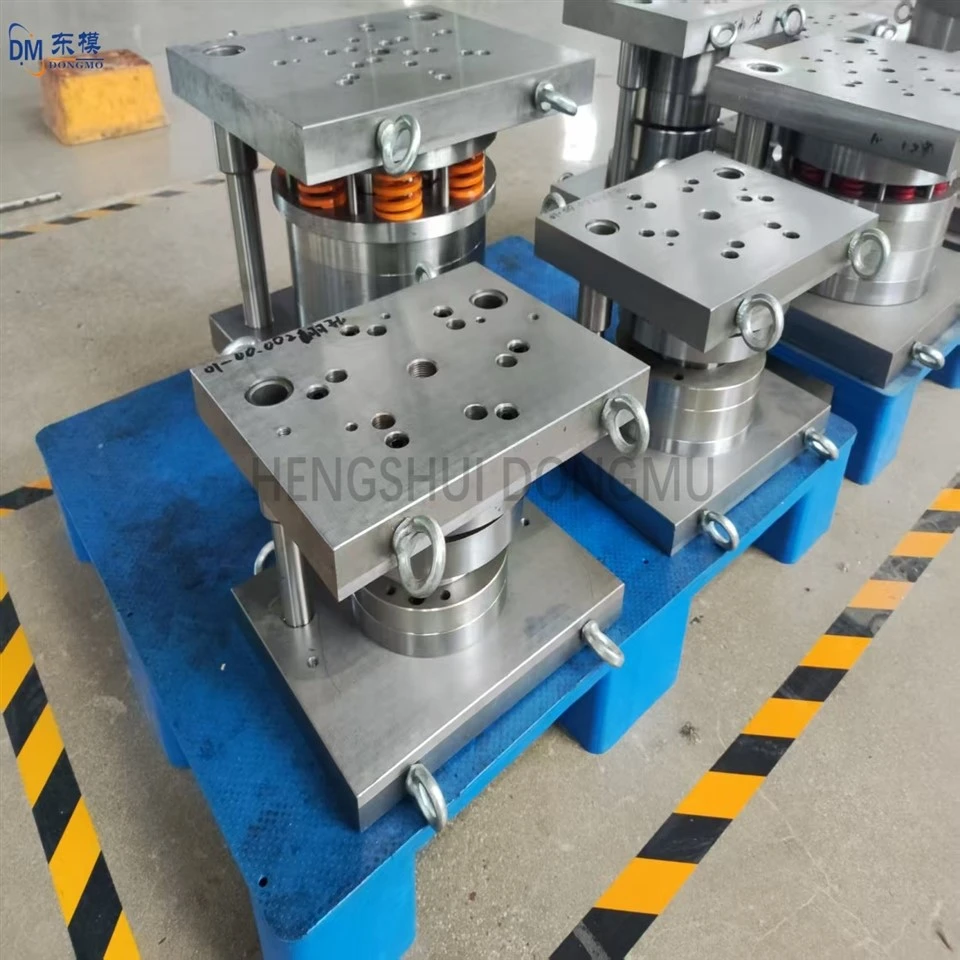

Matrices d'estampage composites de tôle personnalisées ; Matrices d'estampage pour pièces automobiles

I. Optimisation de la conception structurelle des pièces d'emboutissage

L'efficacité de la production, le rendement et la compatibilité des matrices des pièces d'emboutissage dépendent principalement de la rationalité de la conception structurelle. Une conception optimisée peut réduire les déchets de matériaux de 10 à 15 %, réduire la difficulté de fabrication des matrices et augmenter le rendement à plus de 99,5 %. Les points pratiques spécifiques sont les suivants :

1. Sélection des matériaux et rationalisation de l'épaisseur : en fonction des exigences de fonction et de résistance du produit, sélectionnez les qualités de tôle correspondantes. Pour les pièces structurelles automobiles, utilisez des tôles laminées à froid Q355B ou SPHC ; pour les composants électroniques, utiliser du laiton H62 ou de l'acier inoxydable 304. L'épaisseur de la tôle doit être définie en fonction des exigences de charge-, avec une erreur contrôlée à ± 0,05 mm. Évitez les épaisseurs excessives entraînant un gaspillage de matériau et une résistance insuffisante en raison d'une épaisseur insuffisante, en équilibrant l'efficacité de l'emboutissage et la fiabilité des pièces.

2. Structure simplifiée et conception de contrainte uniforme : la structure des pièces estampées est simplifiée, éliminant les courbures complexes et les évidements inutiles. Les angles de courbure sont standardisés à 90 degrés et 135 degrés. Le diamètre des trous évidés-n'est pas inférieur à 1,2 fois l'épaisseur de la tôle, ce qui réduit la difficulté du traitement du moule et garantit un emboutissage stable. La conception optimise les transitions de coin, avec un rayon de coin supérieur ou égal à 0,3 mm, réduisant ainsi la concentration de contraintes locales et garantissant la précision dimensionnelle des pièces embouties inférieure ou égale à ± 0,02 mm, améliorant ainsi la stabilité du produit fini.

3. Conception standardisée : Des dimensions standard de l’industrie et des structures universelles sont adoptées. Le diamètre des trous, l'espacement des trous et les dimensions de pliage des pièces estampées sont conformes à la norme GB/T 15825, ce qui réduit le nombre de moules dédiés, diminue la complexité de la conception des moules, améliore la flexibilité de la production et réduit les coûts de R&D et de fabrication des moules de plus de 20 %.

4. Conception et fabrication intégrées : la phase de conception est synchronisée avec les processus de fabrication et d'emboutissage des moules, définissant clairement la structure de la cavité du moule, les exigences de dégagement de découpage, etc., évitant les limitations des processus de formage et empêchant les retouches du moule et les rebuts de pièces estampées causés par une déconnexion de conception-fabrication. Cela permet d'obtenir une intégration transparente de la conception et de la fabrication, améliorant ainsi l'efficacité globale de la production de 30 %.

II. Mise en œuvre de la technologie d'usinage des matrices d'emboutissage

La mise en œuvre scientifique de la technologie d’usinage par emboutissage est au cœur de la garantie de la qualité et de la stabilité de la production des pièces embouties. Elle repose sur des équipements de précision, des processus raisonnables et des procédures standardisées. Les mesures spécifiques de mise en œuvre sont les suivantes :

1. Application des équipements d'usinage de précision : des centres d'usinage CNC à cinq-axes de haute-précision, des équipements d'électroérosion à fil lent et d'usinage par décharge électrique (EDM) sont utilisés pour traiter des pièces clés telles que les poinçons de moule, les matrices et les inserts de cavité. La précision dimensionnelle est contrôlée à ± 0,005 mm et la rugosité de surface Ra est inférieure ou égale à 0,025 μm, raccourcissant ainsi le cycle de fabrication du moule de 25 à 30 %.

2. Itinéraire de processus optimisé : en fonction de la complexité de la structure du moule, un itinéraire de processus progressif de "usinage grossier - semi-finition - finition - finition finale" est établi. L'usinage grossier supprime plus de 80 % de la surépaisseur de matériau et la semi-finition laisse une surépaisseur de finition de 0,1 à 0,2 mm. Un contrôle clé est donné à la transition entre l'ébauche et la finition pour éviter les déformations et garantir la stabilité dimensionnelle du moule et la précision de l'assemblage atteignant le niveau H6/h5.

3. Paramètres d'usinage optimisés : en combinant le matériau du moule (SKD11, DC53, etc.) et les performances de la machine-outil, les paramètres de coupe sont optimisés. La vitesse de coupe du fraisage CNC est contrôlée à 80-120 m/min, la vitesse d'avance à 0,1-0,3 mm/r, et les outils de coupe en carbure sont sélectionnés avec un fluide de refroidissement dédié pour prolonger la durée de vie de l'outil de plus de 30 %, garantissant l'efficacité de l'usinage et la qualité des pièces.

4. Assemblage et débogage du moule : Après le nettoyage et l'ébavurage par ultrasons, les pièces du moule sont assemblées dans l'ordre suivant : "base du moule → piliers et bagues de guidage → inserts de cavité → mécanisme d'éjection". Un indicateur à cadran est utilisé pour vérifier le jeu d'ajustement, garantissant qu'il est contrôlé entre 0,002 et 0,008 mm. Lors du moulage d'essai, le moule est installé sur l'équipement d'emboutissage et un échantillon est estampé. La force d'estampage, la force du ressort et le jeu de guidage sont ajustés jusqu'à ce que la forme et la taille de la pièce emboutie répondent pleinement aux exigences de conception et que le moule fonctionne sans blocage.

5. Mise en œuvre des technologies de l'information et de la fabrication intelligente : un système CAO/FAO est utilisé pour intégrer la conception de moules, la programmation de parcours d'outils et la simulation d'usinage, réduisant ainsi les interventions manuelles et améliorant l'efficacité et la précision du traitement. Des capteurs Internet des objets (IoT) sont introduits pour surveiller l'état de fonctionnement de l'équipement de traitement et l'usure des moules en temps réel, favorisant ainsi la transformation du traitement des moules d'emboutissage vers une efficacité et une intelligence élevées, et réduisant les erreurs humaines.
