À propos de la matrice de dessin utilisée par différents poinçons

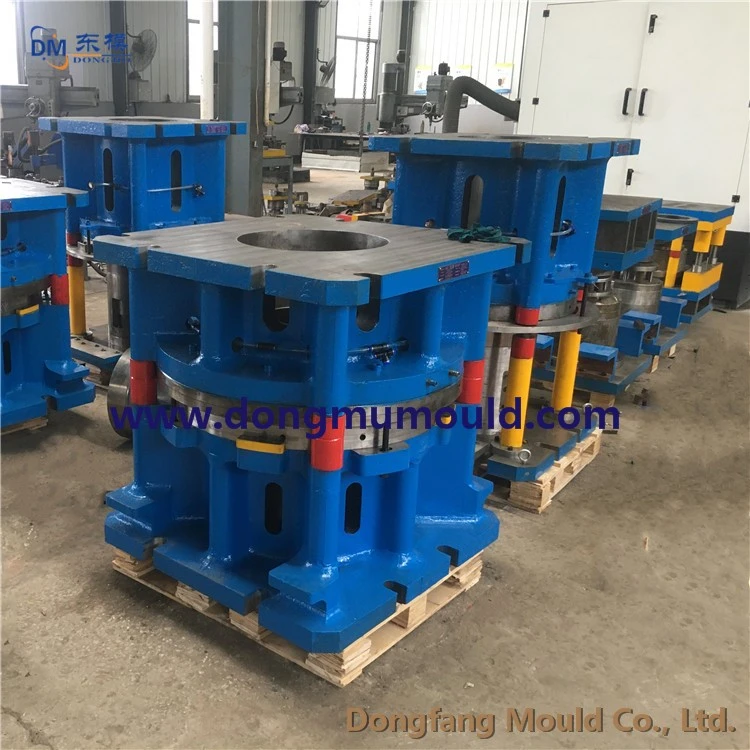

Matrice d'étirage à poinçon simple action
La matrice de traction pour poinçon à simple action fait référence à la matrice de traction utilisée dans les poinçons excentriques ou à vilebrequin avec un seul mouvement de coulissement. Il existe de nombreux types de matrices de dessin selon le processus.
4. Matrice de dessin inversée
La matrice d'étirage inversée fait référence à une matrice d'étirage dans laquelle le poinçon est poussé vers le bas depuis le bas de l'ébauche en sens inverse et la surface de l'ébauche est retournée de sorte que sa surface intérieure devienne la surface extérieure. L'étirement inversé est principalement utilisé pour plusieurs étirements après le premier étirement. Les parties étirées ne sont pas faciles à froisser. Il convient aux pièces coniques profondes ou hémisphériques (telles que les abat-jour), et parfois il convient également à l'étirement des pièces cylindriques. Le coefficient de traction de l'étirage vers l'arrière est de 10 à 15 % inférieur à celui de l'étirage vers l'avant, et la force de traction est supérieure à celle de l'étirage vers l'avant, et la paroi de la matrice est plus fine. Le diamètre minimum du tambour après l'étirage inversé peut atteindre (30 ~ 60) t, et le rayon de congé minimum de l'étirage inversé peut atteindre (2 ~ 6) t. Par conséquent, l'étirage inversé est une méthode de traitement très économique et la qualité des pièces est également très bonne.
La matrice d'étirage positive et négative des pièces hémisphériques est terminée en un seul coup de poinçonneuse. À condition qu'il n'y ait pas de poinçonnage à double action, le support fixe est utilisé pour presser le bord. Ce type de structure convient à l'étirement ordinaire des poinçons, après avoir étiré les pièces sphériques sans plis, taille précise.
Pour la matrice d'étirage inversée avec poteau de guidage, le produit semi-fini est positionné dans le trou de matrice concave, puis l'ébauche est pressée par la matrice convexe et concave, puis le poinçon pénètre dans le trou de matrice convexe et concave, et la pièce est dessiné et formé à l'envers. Les rôles sont joués par la tige et la plaque de poussée de la matrice.
5. Étirez la matrice de coupe
La matrice de découpe de bord d'étirage est une matrice de poinçonnage composée qui est formée en étirant et en coupant le bord à la même position de la matrice sous un coup de poinçonneuse. La matrice convient aux pièces d'emboutissage peu profondes avec une faible épaisseur de traction et une faible hauteur.
6. Matrice de dessin multicouche
Lorsque la production est importante, afin d'améliorer la productivité du travail, placez souvent deux ou trois fois la matrice de traction sur une base de matrice, l'utilisation d'un poinçon de traction à travers un certain nombre de positions différentes de la matrice pour le formage par traction continue, pour compléter un nombre d'opérations de traction.
